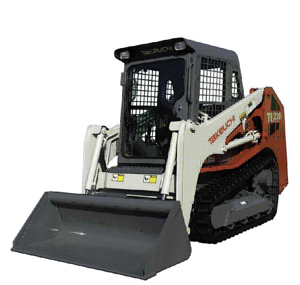

Chargeur compact sur chenilles : TL220
• News
• Takeuchi France
• Takeuchi dans le monde
• Distributeurs en France
• Produits
► Micro pelle
► Mini pelles
► Mini pelle a rayon court
► Midi pelles
► Midi pelle sur pneus
► Pelles super compactes
► Chargeurs compacts sur chenilles
► Dumper sur chenilles
• Equipements
• Démonstrations
• Nos occasions
• Revue de presse
Télécharger la fiche technique
Consulter la liste des équipements
Quelques points forts


Puissance, Sécurité, Confort, Economie, Pratique, Polyvalence, Robustesse …

> PUISSANCE :
     - Moteur thermique de 52,4 ch.
     - Chenilles caoutchouc spécifiques à haute résistance.
     - Système hydraulique conçu pour limiter le patinage des chenilles.
     - Entraînement direct aux planétaires.
     - Charge de basculement maxi à 1600 Kg avec une hauteur de déversement à 2275 mm.

> SECURITE :
     - Canopy ROPS / FOPS avec basculement sur l’arrière.
     - Phares de travail halogène AV/AR.
     - Arceau de sécurité (coupure des mouvements en position relevée).
     - Mise à niveau automatique du godet (levage).
     - Freins à disques incorporés aux moteurs hydrauliques de translation,
        immobilisant la machine dès l’arrêt du moteur.
     - Alarme sonore de recul.
     - Sécurité manuelle de blocage des bras en position haute.
     - Fermeture à clé du compartiment moteur.
     - Siège équipé de ceinture à enrouleur.
     - Rétroviseurs intérieurs et extérieurs pour voir à l’arrière de la machine.

> CONFORT :
     - Siège suspendu avec réglage des positions.
     - Excellente ergonomie du positionnement des bras sur les manipulateurs.
     - Commandes assistées par manipulateurs :
           A gauche : marche AV / AR et rotation
           A droite : équipement

> PRATIQUE :
  - Transportable sur remorque d’un poids total roulant de 3,5 tonnes.
  - Tablier porte-outils UNIVERSEL à attache rapide.
  - Position flottante sur les vérins de levage.
  - Circuit hydraulique auxiliaire double effet.
  - Train de chenilles à tension par graissage

> POLYVALENCE :
Ce chargeur est aussi un porte-outils possédant un large panel d’équipements optionnels.

> ROBUSTESSE :
     - Arrière renforcé anti chocs.
     - Double filtration d’air.
     - Barbotins surélevés.

> OPTIONS :
     - Large choix d’équipements → voir catalogue.

Equipement de série :

  • Ligne auxiliaire double effets avec commande proportionnelle sur joystick
  • Position flottante de l’équipement
  • Tablier porte outils universel avec attache rapide
  • Prise accessoire 12V
  • Pompe à graisse
  • Phare de travail avant et arrière
  • Rétroviseur intérieur
  • Rétroviseur de position extérieur arrière
  • 2 vitesses progressives de déplacement
  • Galets double flancs
  • Chenilles caoutchouc renforcées
  • Filtre décanteur
  • Double filtre à air
  • Turbo filtre à air
  • Système de blocage de sécurité pour bras levé


Options :

  • Pédale d’accélérateur
  • Kit accumulateur pour ligne auxiliaire
  • Kit vitres latérales
  • Pare choc arrière
  • Jeu de raccords rapides anti-pollution avec bouchon ½ et ¾
  • Valise de pompage carburant
  • Peinture spécifique
  • Anti démarrage à clé ou codé
  • Système Traqueur
  • Extincteur à poudre
  • Gyrophare 12V (magnétique ou fixe)


DIMENSIONS (en mm)



Caractéristiques techniques

DIMENSIONS ET POIDS

Poids en ordre de marche

2720 Kg

Largeur sans godet hors tout

1470 mm

Hauteur hors tout

1970 mm

Longueur avec godet

3220 mm

Rayon de rotation avant avec godet

1995 mm

Rayon de rotation arrière

1470 mm

Angle de fuite arrière

30°

Hauteur maxi à l’axe du godet

2905 mm

Hauteur maxi de déversement

2275 mm

Angle de déchargement

38°6

Angle de cavage

30°4

Portée utile godet déversé

590 mm


GODET

Largeur du godet

1510 mm

Capacité de remplissage SAE

354 L


PERFORMANCE

Charge de basculement SAE 732

1600 kg

Capacité de chargement SAE J818

800 kg

Charge opérationnelle SAE J818 – 35 %

560 kg

Force de traction maxi

2950 kg f

CYCLE DE TRAVAIL

Levage godet plein

3,7 sec

Descente godet vide

2,7 sec

Ouverture du godet (godet plein)

2,6 sec


MOTEUR

Marque

YANMAR 4TNV84T

Régime moteur mini/maxi

1130 à 2800 tr/mn

Puissance

52,4 Ch à 2800 tr/mn

Couple maxi

167,1 Nm

Nombre de cylindres

4

Cylindrée

1995 cm³

Capacité du système de lubrification

7,4 L

Capacité du système de refroidissement

11 L

Capacité du réservoir de carburant

57 L

Consommation de carburant à 100% de charge

11,7 L/h

Emission de CO²

254

Norme moteur

Stage III A / Interim Tier 4

Système électrique

12 V / 72 A


SYSTEME HYDRAULIQUE

Capacité du réservoir hydraulique

29 L

Auxiliaire débit L/mn

57 L/mn

Pression nominale

210 bars


CHASSIS

Moteur de traction

Piston

Entraînement

Planétaire

Type de freinage

friction

Nombre de galets (par chenille)

4

Type de chenille

caoutchouc

Largeur de chenille

300 mm

Longueur du train de chenilles en contact avec le sol

1240 mm

Pression au sol

0,321 kg/cm²

Vitesse de déplacement

6,5 / 9,3 km/h

Garde au sol

250 mm
